一、透明灌封硅胶特性及应用

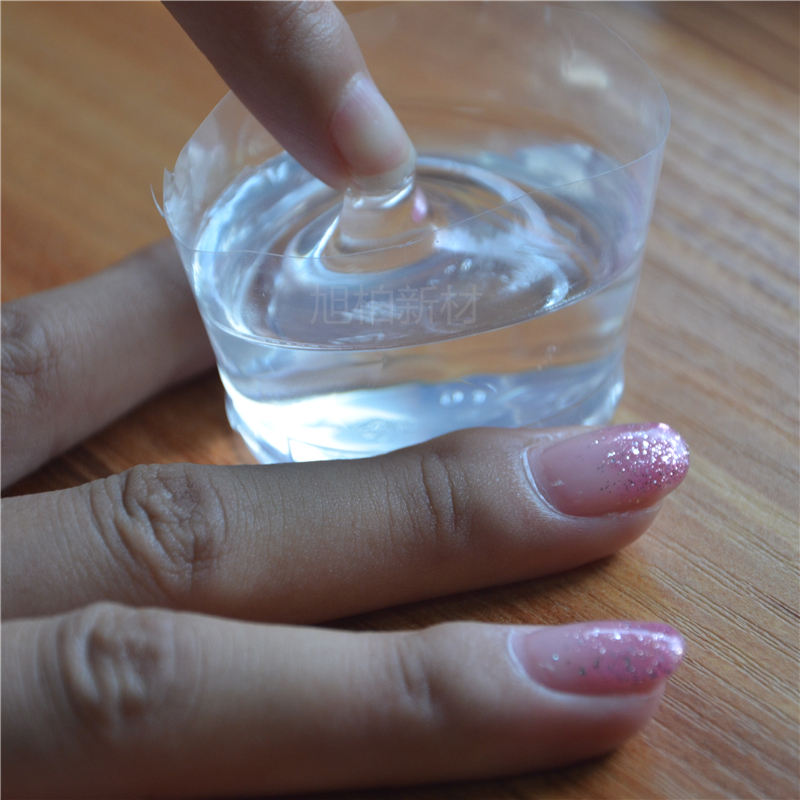

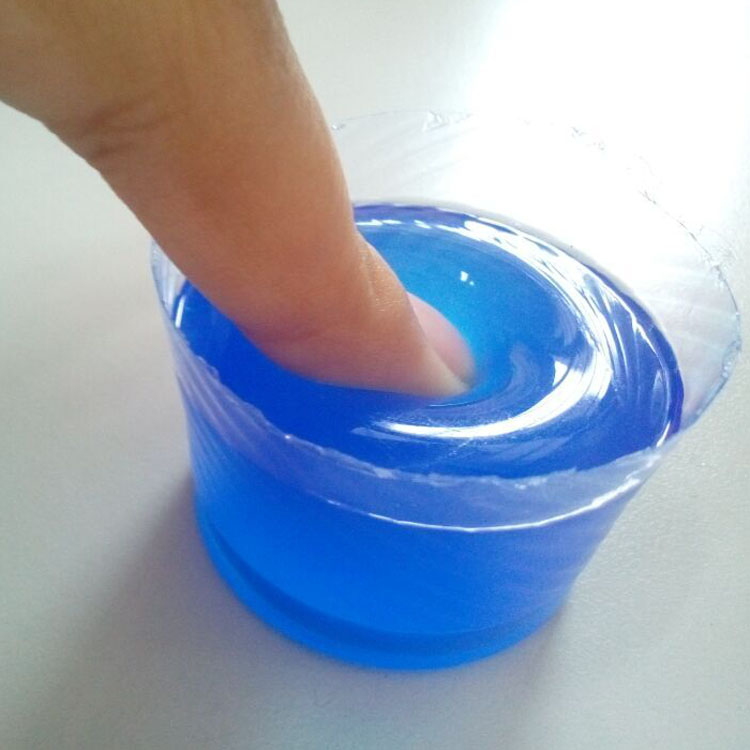

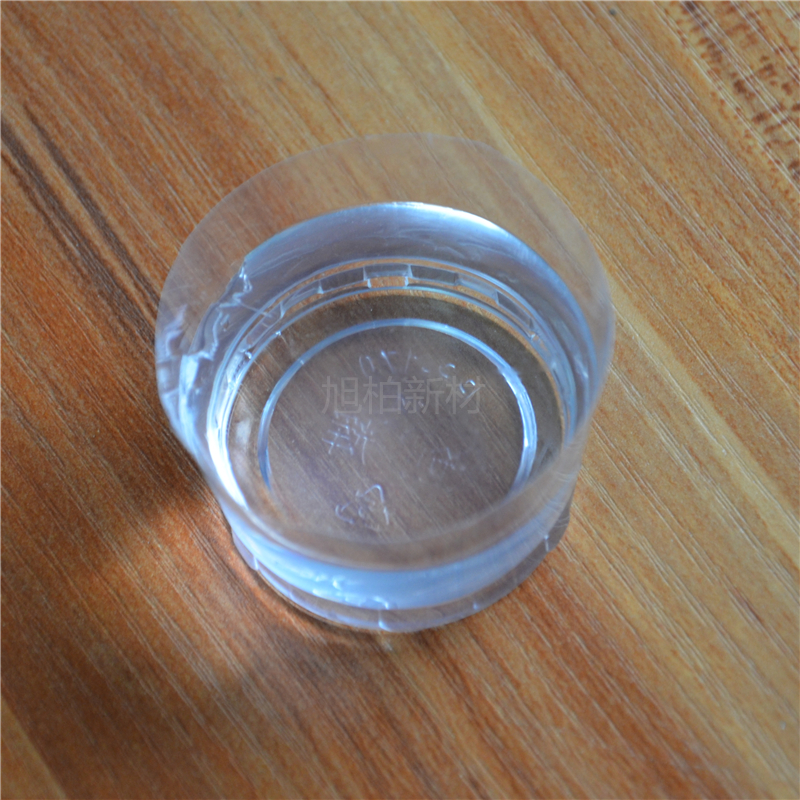

   透明灌封硅胶可在-65～200℃温度范围内长期保持弹性，它具有优良的电气性能和化学稳定性能。耐水、耐臭氧、耐气候老化、憎水、防潮、防震、无腐蚀，且具有生理惰性、无毒、无味、易于灌注、能深部硫化、线收缩率低、操作简单等优点 ，反应中不产生任何副产物，可以应用于PC(Poly-carbonate)、PP、ABS、PVC等材料及金属类的表面。适用于电子配件绝缘、胸贴、肩垫、等柔软硅橡胶制品；完全符合欧盟ROHS指令要求。

二、透明灌封硅胶典型用途

 1、隐形文胸、胸垫、肩垫、疤痕贴、成人用品填充、防滑垫等柔软硅橡胶制品。

 2、透明度及复原要求较高的模块电源和线路板的灌封保护。

三、透明灌封硅胶使用工艺

 1、混合前，首先把A组份和B组份在各自的容器内充分搅拌均匀。

 2、混合时，应遵守A组份：B组份= 1：1的重量比。

 3、使用时可根据需要进行脱泡。可把A、B混合液搅拌均匀后放入真空容器中，在0.08MPa下脱泡5分钟，即可灌注使用。

 4、在使用时固化前后，应保持技术参数表中给出的温度，保持相应的固化时间。如果应用厚度较厚，固化时间可能会超过。室温或加热固化均可。胶的固化速度受固化温度的影响，在冬季需很长时间才能固化，建议采用加热方式固化，80～100℃下固化20分钟，室温条件下一般需8小时左右固化。

注：以下物质可能会阻碍本产品的固化，或发生未固化现象，所以，最好在进行简易实验验证后应用，必要时，需要清洗应用部位。

 （1）不完全固化的缩合型硅酮（2）胺(amine)固化型环氧树脂（3）白蜡焊接处理(solder flux)

四、透明灌封硅胶注意事项

 1、加成型灌封有机硅凝胶应密封贮存。混合好的胶料应一次用完，避免造成浪费。

 2、本品属非危险品，但勿入口和眼。若不慎进入口眼应及时用清水清洗或到医院就诊。

 3、存放一段时间后，胶体可能会有所分层。请搅拌均匀后使用，不影响性能。

 4、胶液接触以下化学物质会导致不固化：

  （1）有机锡化合物及含有机锡的硅橡胶（2）硫磺、硫化物以及含硫的橡胶等材料（3）胺类化合物以及含胺的材料

  注：在使用过程中，请注意避免与上述物质接触

五、透明灌封硅胶包装规格

1、室温25C下，不打开包装，12个月

2、包装规格：5公斤，10公斤，20公斤，25KG，200KG。
