一、产品特性：
1. 粘度低，触变性低，操作性好，适合点胶机点胶。
2. 可常温或中温固化，固化速度适中，放热峰低。
3. 固化后表面平滑光亮，无针孔、无气泡。
4. 固化后硬度高，韧性强，附着力极佳。
5. 固化物热变形温度高≥150℃，室温固化后加热后固化，可明显提升耐温性。
6. 固化物具有良好的绝缘耐压等电气特性。

二、产品典型用途：
    主要适用于温度保险丝，热保护器等各种耐高温型电子元器件的密封。

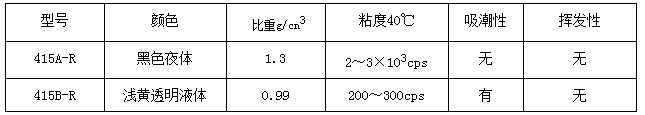

三、产品物化特性：


四、使用操作说明：
1.  重量配比：A：B=4：1
2.  可使用时间：25℃×30min(20g混合量)
3.  固化条件：25℃×8～10小时＋80℃×1～2小时
4.  操作方法；
●  按配比取量，注意重量称取准确，配比不准会影响胶水耐温性，甚至不能固化，A、B混合后需充分搅拌均匀，以免固化不完全或局部不能固化。
●  搅拌均匀后请及时分成多个小份，每份重量20g以内，控制在30分钟以内使用完。
●  客户有时需要自行添加稀释剂以调节粘度，应注意稀释剂的加入会降低胶水的耐温性应控制添加量。
●  点胶后不能直接加温烘烤，应先室温放置8～10小时再加热后固化，否则会产生大量气泡。
●  胶液有轻微吸潮性，请保持环境相对干燥（湿度≤80%），未用完的B胶应密封保存，以免影响光泽。

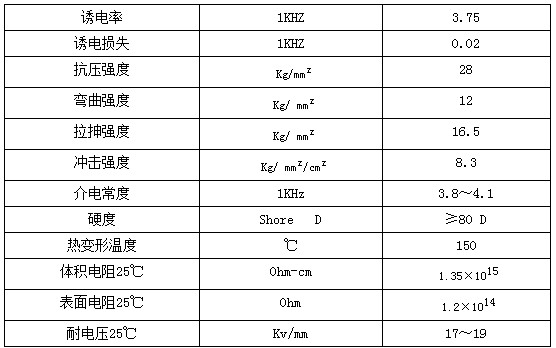

五、固化后特性：


六、注意事项：
●  本品混合后会开始逐渐固化，其粘度会逐渐上升，并会放出热量。
●  混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，由于反应加快可使用时间也会缩短，混合后的胶液尽量在短时间内用完。
●  可使用时间，是指在25℃条件下，100g混合后的胶液粘度拉高1倍的时间，并非可使用时间之后，胶液绝对不可用。
●  有极少数人长时间接触胶液会产生轻微皮肤过敏，建议使用时戴防护手套，粘到皮肤上请用酒精擦去，然后用肥皂水冲洗干净。
●  每批货大量使用前，请先小量试用，掌握胶水使用技巧，以免差错。

七、储存与包装：
1. 本品为一般化学品，可燃，应在阴凉干燥，通风环境下密封保存。
2. 保质期为6个月，过期经检验合格可继续使用。
3. 包装规格： 3001A/25kg/胶桶 3001B/5kg/胶桶
